» Adapter-Platine für den AY-3-8912 des Harlequin 128 «

Wie in der Schaltungsbeschreibung des Mini-Verstärkers bereits erwähnt, benötigt mein Harlequin128 eine Adapter-Platine, auf die das Soundchip AY-3-8912 aufgesteckt werden kann. Die Platine wiederum wird auf den IC-Sockel aufgesteckt, in dem zuvor der AY-3-8912 seinen Platz hatte.  Die Platine ist sehr einfach aufgebaut, wobei die Schwierigkeiten eher im Detail zu finden sind. Ziel war es, die drei Soundkanäle des AY-3-8912 heraus zu führen, GND nicht zu vergessen und alles nicht wesentlich größer zu machen als die Abmessungen, die vom Soundchips vorgeben sind. Die Gesamthöhe der Platine soll auch so gering bleiben, dass das Gehäuse des Harlequin128 ohne Probleme zu schließen ist.

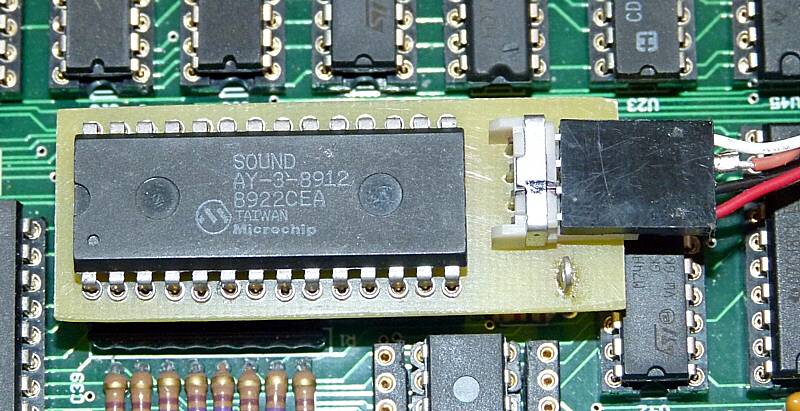

Das Bild oben zeigt die fertige Platine, hier noch eine Platine ohne herausgeführte +5V, die auf den Steckplatz des AY-3-8912 aufgesteckt ist.

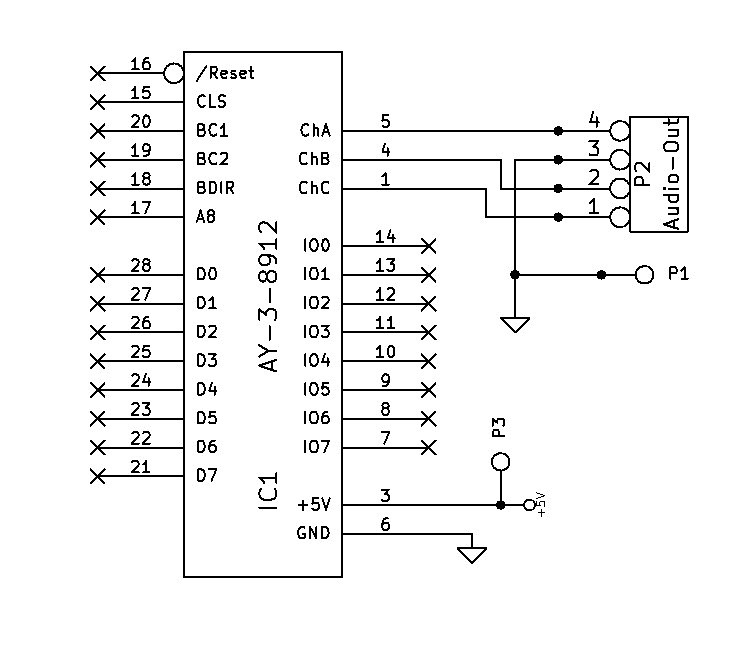

Die Schaltung war schnell gezeichnet:  Die drei Soundkanäle sowie GND und +5V heraus zu führen, eine vierpolige um 90° abgewinkelte Stiftleiste auf die Platine, zwei Lötösen für GND und +5V, den Platinenumriss so knapp wie möglich um das fertige Layout ziehen. Fertig!

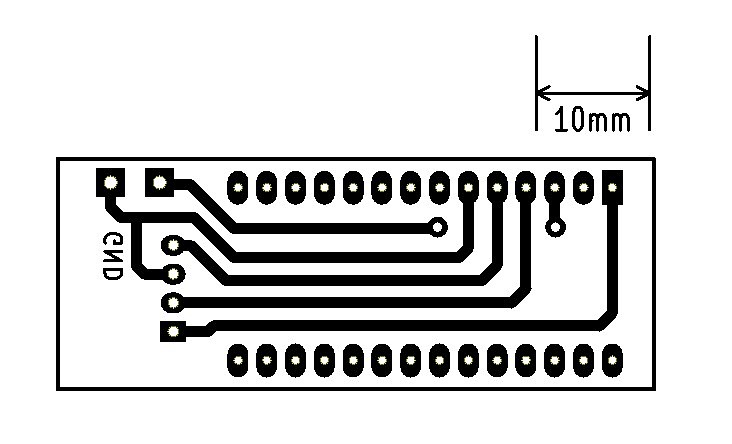

Da ich keinen IC-Sockel auf die Platine setzen wollte, der die Platine nach oben vergrößert hätte, die Platine ihrerseits auf den darunter liegenden Sockel aufgesteckt werden sollte, bin ich auf folgende Lösung gekommen: Ich habe die Lötaugen des AY-3-8912 auf 1.8mm maximale Breite und 3mm maximale Länge vergrößert. Diese Abmessungen garantieren einen Restring an Kupfer, der zum Löten notwendig ist.

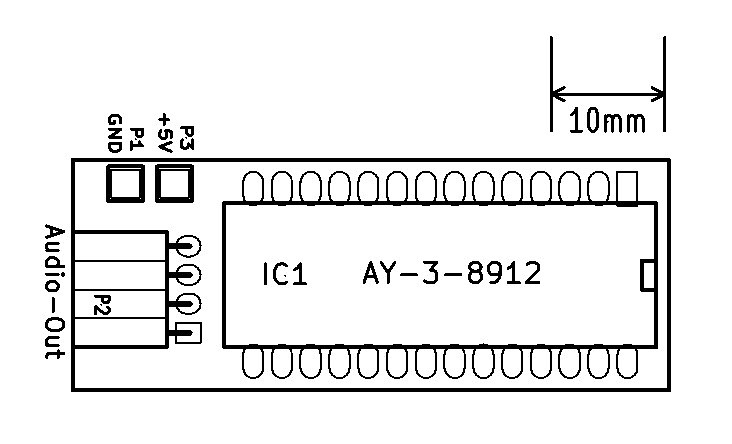

Die Bohrungen der Lötaugen sind 1.5mm groß, sodass ein Einzelpin eines Präsisions-IC-Sockels hineinpasst. Die Bohrung ist wiederum nicht so groß, dass der obere Ring des Einzelpins nicht verschwindet. Ich habe ein paar Präzisions-IC-Sockel geschlachtet, um an die Pins heran zu kommen. Diese habe ich dann in die Bohrlöcher gesteckt und von unten verlötet. Um die +5V heraus zu führen, setzte ich eine Brücke ein, deren Bohrungen 0.8mm groß sind. Die Bohrungen der vielpoligen Stiftleiste sind 1mm groß, die der Lötösen 1.3mm. Die Maßangabe dient zur Größenbestimmung des Layouts. Sie beträgt genau(!) 10mm.
