| Erscheinungsjahr: | 1993 |
| Entwickler: | Dipl. Ing. Jürgen Wickenhäuser |
| Contoller: | Siemens 80C835, 12 MHz Taktfrequenz |
| RAM: | 32kB |
| ROM: | 32kB, mit Monitor und Basic |
| Entwicklungsumgebung: | Programmpaket mit Shell, Editor, Assembler A51, Linker L51, Transferprogramm EX51 zum und von PC, Diagnose-Programm TST51 und Reset-Programm R51. |
| Anschlüsse: | RS232 für PC, Midi IN und Midi OUT für Atari ST, zwei Flachband-Buchsen zum herausführen der Ports des 80C535, Spannungsversorgung 7V-12VDC |
|

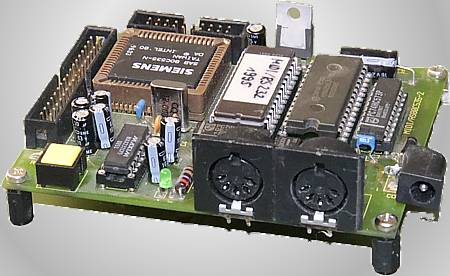

Das µC-Board 80C535 diente mir 1992 ursprünglich zur Steuerung meines Meisterstück. Es wurde von Dipl. Ing. Jürgen Wickenhäuser entworfen und in der zweiten Version mit einem Basic-Dialekt ausgestattet, der alle Fähigkeiten des 80C535 abdeckt. Das obere Bild zeigt die Version für den PC, welche mit einer RS232-Schnittstelle ausgestattet ist. Das untere Bild zeigt die Atari ST-Version, auf der sich zwei 5-polige DIN-Buchsen für MIDI in und MIDI out befinden Das µC-Board ist auf eine selbst entworfene I/O-Platine mit DIP-Schaltern und LED-Bargraph-Anzeigen montiert. Die ganze Entwicklungsumgebung läuft unter DOS bzw. in der DOS-Box bis Windows XP und auf dem Atari ST. Ab Windows 7 ist die Entwicklungsumgebung micht mehr lauffähig.
