| Hersteller: | Miracle Systems |
| Vertrieb: | Miracle Systems |
| Erscheinungsjahr: | 1984 |
| Preis: | unbekannt |
|

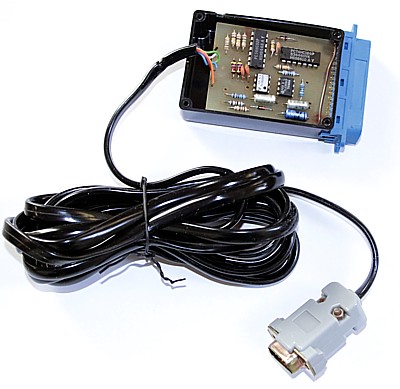

Das Drucker-Interface von Miracle Systems wird an die RS232-Schnittstellen SER1 oder SER2 angeschlossen und wandelte die serielle Druckausgabe dieser Anschlüssen in eine für einen Paralleldrucker geeignete Form um. Das Interface wird aus der RS232 über ein drei Meter langes Kabel mit Strom versorgt. In einem schwarzen Gehäuse mit metalisiertem Aufkleber oben und dem Centronics-Anschluss an der schmalen Seite befindet sich der eigenliche Seriell-Parallel-Wandler. Der Centronics-Anschluss wird mit dem Matrix-Drucker verbunden, sodass das Gehäuse vom Drucker absteht. In der Box sind außer zwei Logik-ICs, zwei 555-Timer, einigen Kondensatoren und ein paar Widerständen nicht viel zu finden. Das Interface ist komplett diskret aufgebaut und kann mit etwas Geduld relativ leicht nachgebaut werden. Die Logik und die Timer wurden in der dritten und letzten Version in ein PIC gepackt, sodass die Box mit der Elektronik weggefallen ist.
Es gibt insgesamt drei Versionen des Interfaces:
